V型濾池濾梁，濾板的安裝方法

    為保證過濾效果,應確保濾板的水平誤差不得超過±2mm,否則空氣就無法均勻地分配在濾層上。濾板平整與否首先是濾梁是否平整,工程中濾梁采用10號工字鋼為主筋,其寬為110mm、高為800mm ,預埋的緊固螺栓按圖紙規定的尺寸垂直放置,且有固定措施,并保證在澆搗過程中不發生歪斜和移位。濾梁下邊的過水孔(呈八字形) 應均勻布置,濾梁上面則留有30mm高的后澆找平層,并確保單根濾梁的平整度不超過±2mm ,整池濾梁的平整度不超過±3mm。安裝濾梁用的預埋件要準確平整地預埋在池底上,并在預埋件上焊一根DN100鋼短管,于濾梁下方的預埋件上焊一根DN80鋼管,將DN80鋼管插入DN100鋼管中,用千斤頂托住濾梁,用水準儀和水平尺配合控制精度(單格濾池濾板的平整度為±5mm,各濾池之間濾板的平整度為±10mm ,梁中線與錨固螺栓中線間距誤差<2mm) ,然后將管焊接成一個整體。最后用DN200塑料管作模,將水泥砂漿灌入模中,在DN100、DN80管的外面形成一層保護膜,既可防止鋼管生銹,又增加了鋼管的支承強度。

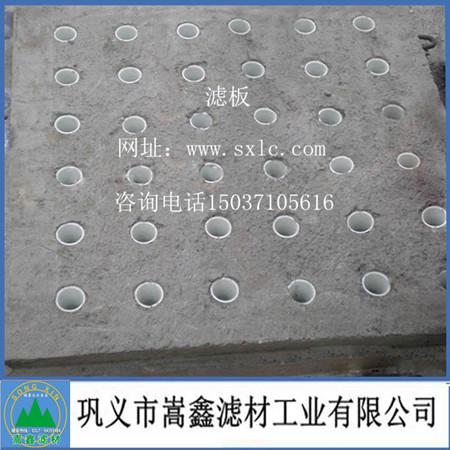

   混凝土濾板的安裝應采用整體控制的方法,首先控制好支撐柱和梁的標高,然后控制好每塊濾板的標高,進而控制整組濾池濾板的標高。濾板用特制的定型模具在振動臺上制作成型,確保精度不低于設計要求,并對其進行養護。濾板定位后對每塊濾板進行平整度測量并作好相應記錄,當濾板平整度超過誤差范圍時通過加裝墊片和塞片進行調整,墊片和塞片的材料可采用S304不銹鋼、ABS濾板、聚乙烯等。濾板平整度調整完成后便可進行濾板的固定(采用壓板和螺栓) ,當為中間固定時壓板采用平面尺寸為100mm×50mm、厚為8mm的S304不銹鋼鋼板;當為周邊固定時壓板采用同尺寸的S304不銹鋼角鋼。對用于池壁側濾板固定的角鋼,其上應采用20mm腰子孔,不平時填塞片;螺栓采用é16的S304不銹鋼螺栓,在1m長度方向上不少于兩個。每塊濾板的四周均有15mm×50mm的燕尾形折槽,可填充膠泥,用于濾板之間及濾板與池壁之間的密封。濾板的嵌縫密封處理采用無毒的905接縫專用密封膠合劑(按水泥∶砂∶905 膠= 1∶1∶0.5的比例配制成905砂漿) ,用墊條墊入拼縫底部,用905膠泥嵌縫30～50mm ,上部用水泥砂漿抹平,以保證不漏水、不漏氣。V型濾池長柄濾頭的安裝精度是保證氣水沖洗是否均勻、徹底的關鍵,為此要確保濾頭安裝端正(無明顯的高低歪斜現象) 、進水端管口高程差<2mm ;安裝完畢后還應進行濾池的放水放氣調試檢驗。
