氣水反沖V型濾池ABS整體澆筑濾板、可調式濾頭的施工安裝方法，可調式長柄濾頭規格尺寸

近幾年來，體澆筑濾板與可調式濾頭技術在凈水廠濾池的氣水反沖工藝中的應用得到迅速推廣，對ABS整體澆筑濾板應用 該技術時在設計與施工中應該注意的問題作了經驗性介紹。
過濾是凈水處理工藝中確保水質和水量的最重要處理環節。
V型濾池因具有過濾周期長、濾層含污能力高、出水水質好、反沖洗效果好、反沖水量少的優點而在制水工藝中得到了廣泛地運用。
V型濾池采用氣水反沖兼有橫向表面掃洗的沖洗方式，配水配氣的均程度是決定反沖洗效果的主要因素，配水配氣系統均勻性的關鍵取決于濾頭、濾帽頂面是否水平一致。最終歸濾池濾板的平整度。
 濾板是水廠過濾工藝中的關鍵裝臵，是安裝濾頭的支承板，在濾池中起到承載濾料層和承受反沖洗配水配氣壓力的雙重作用，濾板質量的好壞直接影響到水廠的濾后水質、水量及水廠的長期運行效益。目前國內關于濾頭、濾板的施主要有兩種方法：
一是將濾頭安裝在混凝土預制的分塊濾板上，因此要求濾板本身平整，整個濾池濾板的水平誤差不得大于±3mm，以此來控制濾頭濾帽頂面的水平精度要求；
二是采塑料制模板，再在其上整體澆筑混凝土濾板，并配有可調整一定高度的長柄濾頭，以控制濾柄頂面的水平。前者為目前較多水廠采用的傳統工藝做法；后者為配水配氣系統的新技術，該技術隨著近幾年來地不斷推廣，在 越來越多的凈水處理工藝、污水處理工藝中得到了廣泛地應用。
氣水反沖V型濾池ABS整體澆筑濾板  與傳統濾頭濾板的比較， 現目前國內已建水廠的濾池較多采用傳統的小塊預制混凝土板，各濾板之間采用專用的膠泥密封；采用濾桿與濾帽連成一體的傳統濾頭，該濾頭只能依靠調 整濾板的平整度來達到自身平整度的調整。
在實際運行操作過程中，要保證小塊預制濾板的整體平整度較難實現，且濾板整體的結構強度較弱，在受反沖高壓氣水的沖擊時，容易出現膠泥開裂脫落現象，從而導致漏氣、漏砂現象的發生，甚于發生翻板現象，給水廠的安全行留下了較大的隱患。
而且，預制小塊濾板在運輸搬運過程中、吊裝安裝過程中容易發生磕碰等導致濾板的缺棱掉角而無法使用，需重新購臵，令工程造價費用增 加。
  整體澆筑濾板與可調式長柄濾頭的優點；
無接縫的整體澆筑濾板恰是針對傳統濾板現存在的弊病而設計的。它因為是整體澆筑而沒有任何接縫，從根本上杜絕了傳統濾板的密封膠泥開裂、脫落現象所帶來的漏氣漏砂、翻板等的弊病，具有如下優點：（1）濾板鋼筋布臵更加快捷；（2）混凝土結構更加完整，結構受力更為合理；（3）配氣配水更加均勻；（4）對土建施工的精度要求相對較低，且因為是在現場澆筑，避免了因運輸搬運、安 裝過程中造成的不必要損耗，從而可相對減少工程費用。
 可調式長柄濾頭因為其濾桿可以通過上下調節高度來調節濾頭的水平精度，使池內所有濾頭的進氣孔均在同一標高上，而傳統工藝的濾頭水平精度卻只能單一的通過濾板的調節來實現。對比而言，可調式長柄濾頭在配氣配水方面更為均勻理想。
 可調式長柄濾頭有哪些部分組成；

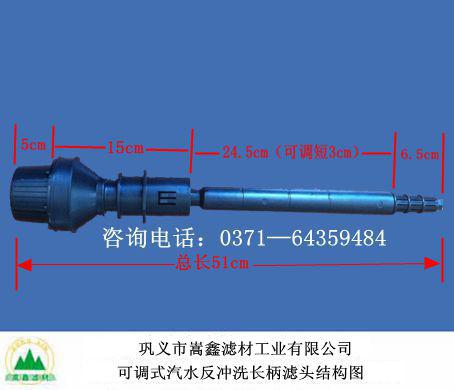

 可調式濾頭由預埋座、濾桿、濾帽組成，濾桿上設有調節螺紋，可上下調節；且設有調節瓣與預埋座內調節瓣防脫條結合，可控制濾桿調節精度，同時固定其 位臵。
 可調式長柄濾頭的工藝尺寸：在本工程中采用的可調式濾頭，濾帽縫隙系數為：36條；縫隙高度34mm；縫隙寬度為：0.4 mm；縫隙總面積為:4.90cm2 。濾桿工藝尺寸為：桿長380 mm，可調高度70 mm，上下調節量為50 mm，留有20 mm的高度可供日后濾池在長久運行過程中基礎不均勻沉降調節用；內徑25 mm，條孔 面積66 mm2 ；小孔直徑2.5 mm，預埋座長度150 mm。

可調式長柄濾頭的安裝：
濾板養護期滿后，在預埋座內插入可調節濾桿，然后向濾池注水至濾頭面約100 mm高，目的是控制滿濾桿的調節量，保證各濾桿的進氣孔在同一水平面上。
