濾板分類及適用范圍,濾頭與濾板安裝

   濾板分類、適用范圍：濾板按材質可分為混凝土預制濾板、ABS模板整體澆筑濾板二種。濾板是濾頭 頭氣水反沖洗工藝中的主要配套器材之一。濾頭安裝時，將濾頭擰緊在濾板中的預埋套管上。

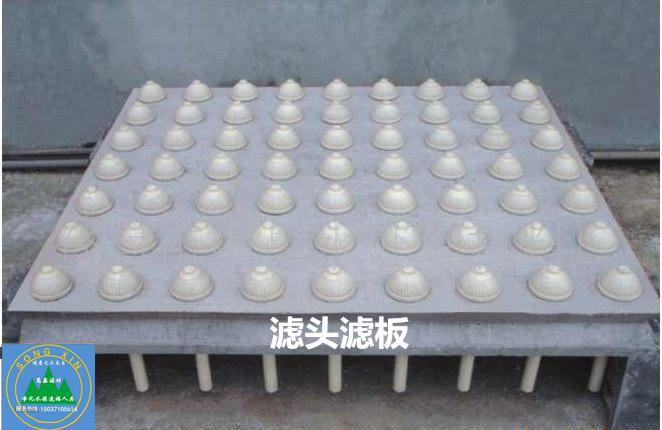

濾頭與濾板的裝配示意見下圖；

濾板規格及外形尺寸

水泥混凝土濾板原料要求；
    (1)、濾板縫灌注料：規劃灌縫用無縮短水泥或?qū)Ｓ霉嗫p膠泥或?qū)�業聚合物水泥砂漿應有出廠實驗陳述單及復試陳述，當對其質量有懷疑時，加倍抽樣或全數檢驗。灌縫料有必要滿意規劃要求，不然隨溫度的改變熱脹冷縮，接縫易開裂，受反沖刷，振蕩后掉落，呈現漏砂、漏氣、漏水等更為嚴重的結果。
   （2）、混凝土濾板：濾板應契合規劃要求，規劃無要求的應契合下列技能規范：規范尺度：規劃要求�；炷�土強度：規劃要求。鋼筋骨架裝置：定位精確，答應差錯不大于±5mm，上下、四邊保護層±5mm。濾頭套管：預埋精確、無遺失、無倒位過失，高度差錯±1mm。外觀：表面平坦，無露筋、氣泡、翹曲、振裂，四邊無破損，預埋套管精確無倒錯、傾斜、遺失，套管內無堵塞。濾板邊際密實度高，無毛刺、殘缺、掉角。公役：雙面平坦度差錯±1mm，濾板厚度差錯，四邊筆直度差錯3mm。

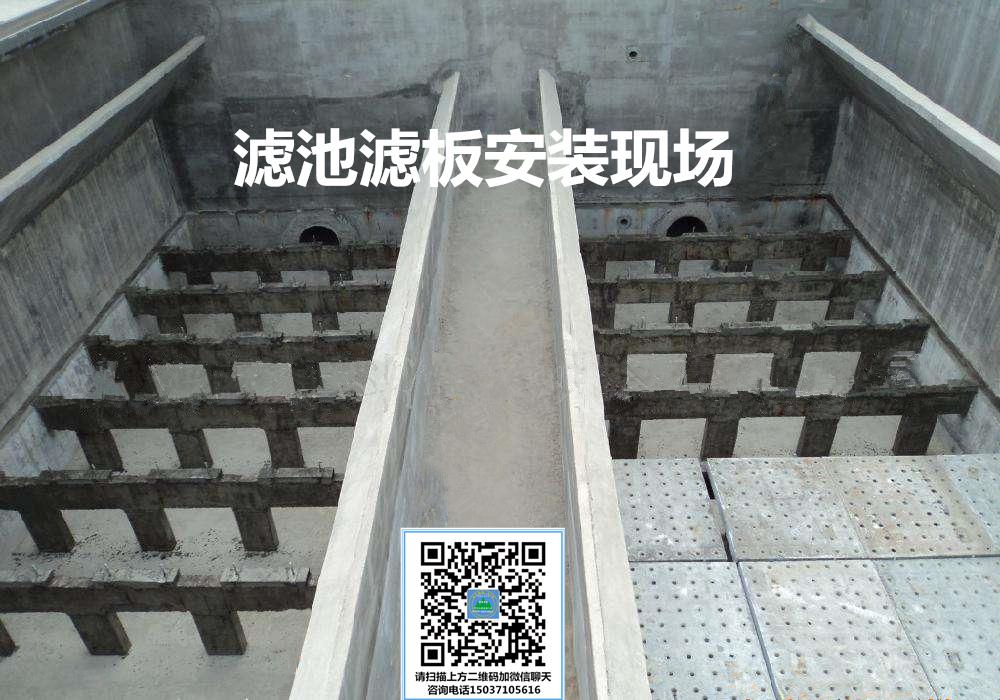

濾板濾梁土建施工及質量要求；

   （1）、濾池濾梁的整池平坦度：濾梁澆筑時應裝備高規范金屬模，并具有熟練的制造技能，才干確保整池濾梁的平坦度及螺栓預埋的精確性，濾梁維護到規則強度，拆模后必需進行二次高精度找平而后才干裝置濾板。單根濾梁的平坦度差錯±2mm；整池濾梁的平坦度差錯±3mm。
   （2）、預埋固定螺栓的定位精確性：預埋不銹鋼螺栓（固定濾板用）應按圖紙進行精確排版放線并筆直放置,且有固定辦法，確保在澆搗過程中不發生傾斜和移位。不然會給后續的設備、管道裝置帶來很大的困難。若漏放不應用不銹鋼膨脹螺栓補足。因?yàn)槁菟�孔�?nèi)混凝土在水的腐蝕下一旦腐蝕，磨擦力便喪失殆盡，形成濾板布?xì)庀品�現象。此情況下應采用化學錨固不銹鋼螺栓彌補，化學錨固不銹鋼螺規范型號應由規劃院斷定。
   （3）、池壁平直度：池壁內尺度、對角線差錯、筆直度差錯±3mm。差錯過大會形成濾板裝置困難和布?xì)獠痪�。池�?nèi)壁下部四周的凸緣（支承濾板及不銹鋼壓板用）應與池壁一起澆筑，不然凸緣與池壁砼別離，反沖刷時接合面簡單漏氣。
濾板要求；
    ABS整體澆筑濾板平坦度若不能精確在同一水平線上，導致配水不均勻、死水區多、濾料易板結、積泥，一起因?yàn)椴糠譀_刷強度太大，形成承托層紊亂，呈現漏砂等不良結果。若無具體要求應滿意下列規范：
    ①每塊濾板頂面水平差錯為±1mm；
    ②每個濾池間濾板頂面水平差錯為±3mm；
    ③濾池間濾板頂面水平差錯為±5mm。
